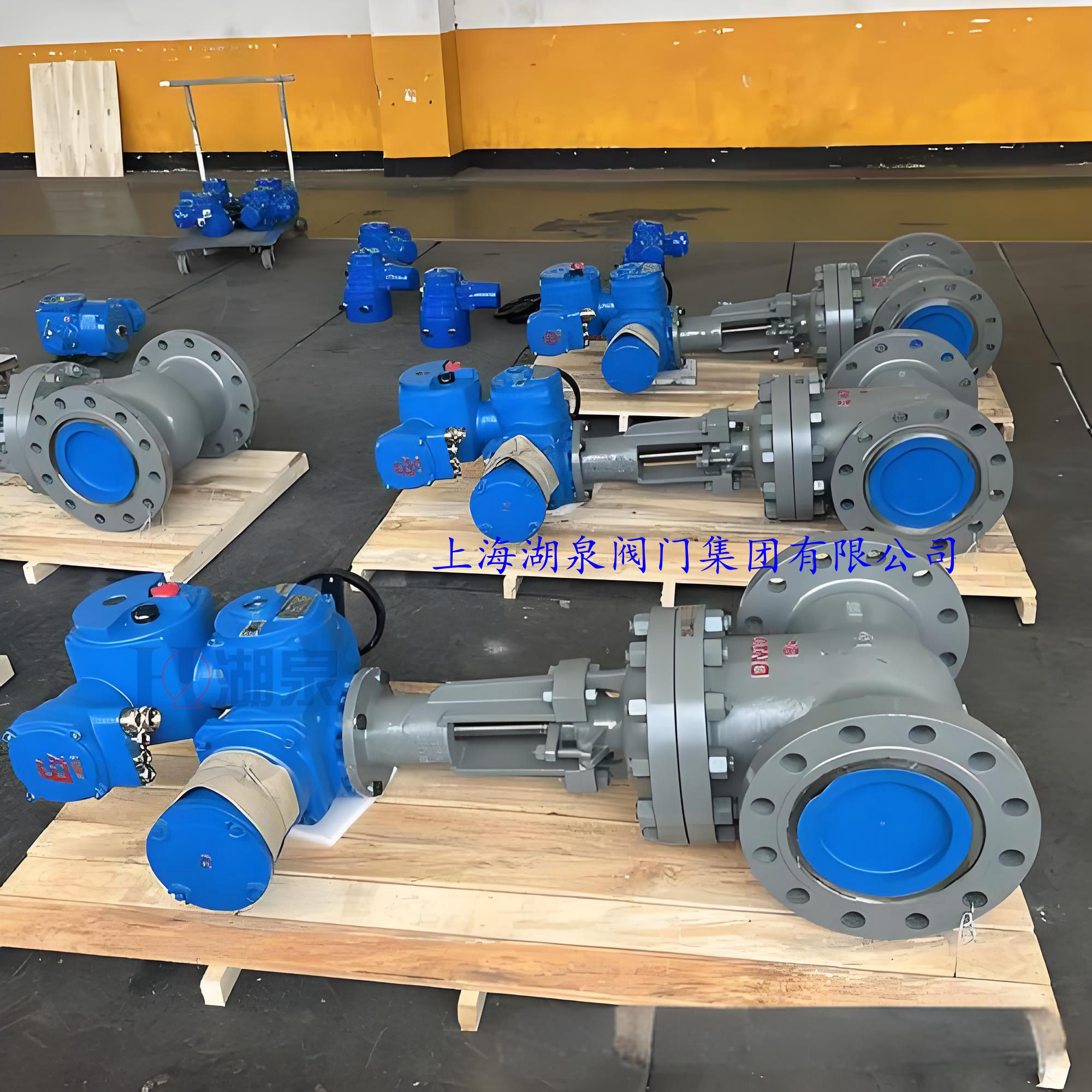

ZBK30-18/660 礦用隔爆型一體式閥門電動裝置（以下簡稱“電裝”）是專為煤礦井下及存在爆炸性氣體環境的工業場所設計的多回轉閥門驅動設備。該裝置集電機、減速器、控制單元于一體，具備優異的隔爆性能和高防護等級，適用于閘閥、截止閥、配水閥等啟閉件做直線運動或需多圈旋轉的閥門控制。

型號解析：

• ‌ZB‌：代表多回轉閥門電動裝置系列；
• ‌K‌：代表礦用隔爆型（部分標準中亦指智能/一體化特征）；
• ‌30‌：代表額定輸出轉矩為 30 kgf·m（約 294 N·m）；
• ‌18‌：代表輸出軸最大轉圈數為 18 圈（具體視閥門行程而定）；
• ‌660‌：代表額定工作電壓為 AC 660V。

本產品符合 GB3836.1-2010《爆炸性環境第1部分：設備通用要求》及 GB3836.2-2010《爆炸性環境第2部分：由隔爆外殼“d”保護的設備》標準，防爆標志通常為 ExdⅠMb，適用于煤礦非采掘工作面等含有瓦斯、煤塵爆炸性混合氣體的危險環境。

電氣參數

• ‌額定電壓‌：三相 AC 660V（支持特殊訂貨 AC 380V、AC 127V 等）；
• ‌額定頻率‌：50Hz（特殊訂貨可支持 60Hz）；
• ‌控制電壓‌：AC 220V 或 DC 24V/60V（取決于控制箱配置）；
• ‌工作制‌：S2 短時工作制，標準時間為 10 分鐘（特殊訂貨可達 15-60 分鐘）；
• ‌電機絕緣等級‌：F 級或 B 級（視具體電機配置）。

機械性能

• ‌額定輸出轉矩‌：30 kgf·m (294 N·m)；
• ‌輸出軸轉圈數‌：18 圈（可根據閥門行程定制）；
• ‌輸出轉速‌：常規范圍 12-36 r/min（具體轉速取決于減速比配置）；
• ‌連接型式‌：轉矩型（常規）、推力型（需加裝推力支架）；
• ‌防護等級‌：IP55 / IP65 / IP67（可選，建議井下使用 IP65 及以上）。

環境適應性

• ‌環境溫度‌：-20℃ ~ +60℃；
• ‌相對濕度‌：不大于 95% RH (+25℃)；
• ‌大氣壓力‌：80 kPa ~ 106 kPa；
• ‌振動要求‌：無強烈震動和沖擊的場所；
• ‌介質要求‌：無破壞金屬和絕緣材料的腐蝕性氣體，無直接滴水、淋水。

高安全性隔爆設計

采用高強度隔爆外殼，將可能產生火花、電弧的電路部分與殼體外爆炸性氣體混合物嚴格隔離。隔爆接合面參數嚴格遵循 GB3836.2 標準，確保在內部發生爆炸時不會引燃外部危險環境。電纜引入裝置采用壓緊螺母或壓盤式結構，保證密封可靠性。

 智能化控制集成

ZBK 系列通常集成可編程單片機、編碼器技術及液晶顯示模塊，具備以下智能功能：

• ‌多重保護‌：內置短路、過載、欠壓、漏電、過力矩、斷相保護及相序自動糾正功能。
• ‌精確控制‌：通過編碼器實時反饋閥位狀態，支持遠程/就地控制切換，實現精準的開關量或模擬量調節。
• ‌故障診斷‌：具備堵轉保護、信號斷線保護及偏差報警功能，當檢測到機械卡死或信號異常時，自動切斷電源并輸出報警觸點信號。

 緊湊結構與易維護性

• ‌一體化設計‌：體積小、重量輕，便于在狹窄的礦井管道空間中安裝與維護。
• ‌非侵入式操作‌：部分高端型號支持紅外遙控或本地按鍵設置，無需打開隔爆外殼即可進行參數調試，提高了維護效率和安全性。

在進行 ZBK30-18/660 選型時，需綜合考量以下因素以確保匹配度：

閥門匹配性

• ‌閥門類型‌：確認閥門為多回轉類型（如閘閥、截止閥）。若用于蝶閥、球閥等 90° 回轉閥門，需確認是否加裝蝸輪減速箱或選用專用角行程電裝。
• ‌轉矩需求‌：計算閥門開啟/關閉所需的最大操作轉矩。ZBK30 的額定轉矩為 30 kgf·m，需預留 10%-20% 的安全余量。若閥門轉矩超過此值，應選用更大規格（如 ZBK45、ZBK60 等）。
• ‌行程匹配‌：確認閥門全開至全關所需的閥桿轉圈數。ZBK30-18 的最大轉圈數為 18 圈，若閥門行程超過 18 圈，需調整限位機構或選擇更大轉圈數的型號。

 電氣與環境適配

• ‌電壓等級‌：確認現場供電電網電壓為 AC 660V。若為其他電壓，需在訂貨時注明。
• ‌防爆等級‌：確認使用場所屬于 I 類（煤礦）還是 II 類（工廠）。ZBK 系列通常為 ExdⅠMb，適用于煤礦井下。若用于化工廠，需確認是否為 ExdⅡBT4。
• ‌防護等級‌：根據井下濕度、粉塵情況選擇 IP55 或 IP65。潮濕環境建議選用 IP65。

 控制方式選擇

• ‌開關型‌：僅實現全開、全關控制，適用于簡單截斷工況。
• ‌調節型‌：接收 4-20mA 模擬信號或總線信號，實現閥門開度的連續調節，適用于流量、壓力控制回路。
• ‌總線型‌：支持 Modbus、Profibus 等工業總線通訊，適用于大型自動化集控系統。

1. ‌安裝前檢查‌：檢查電裝外觀有無損傷，接線腔內接線是否正確、牢固，接地是否可靠。
2. ‌機械連接‌：確保電裝輸出軸與閥門閥桿連接同心，避免偏載導致齒輪損壞。推力型安裝時需正確安裝推力軸承座。
3. ‌限位調整‌：
   • ‌轉矩限位‌：根據閥門實際操作轉矩設定過力矩保護值，防止誤動作或保護失效。
   • ‌行程限位‌：手動將閥門置于全關和全開位置，分別調整關向和開向限位開關，確保閥門到位后電機自動斷電。
4. ‌相序檢查‌：首次通電前，務必確認電源相序正確，或通過相序保護電路防止反轉。
5. ‌防爆維護‌：嚴禁在帶電狀態下打開隔爆外殼。維護后必須確保隔爆面清潔、無損傷，緊固螺栓齊全且擰緊，恢復防爆性能。

ZBK30-18/660 礦用隔爆型一體式閥門電動裝置憑借其高安全性的隔爆設計、智能化的控制功能以及可靠的機械性能，成為煤礦及易燃易爆行業閥門自動化的理想選擇。正確選型、規范安裝與定期維護是保障其長期穩定運行的關鍵。建議在采購時提供詳細的閥門參數及使用環境信息，以便廠家提供技術支持與服務。
