插板閥是什么閥門？插板閥規格型號都代表什么含義？

[ 2025-12-02 ]

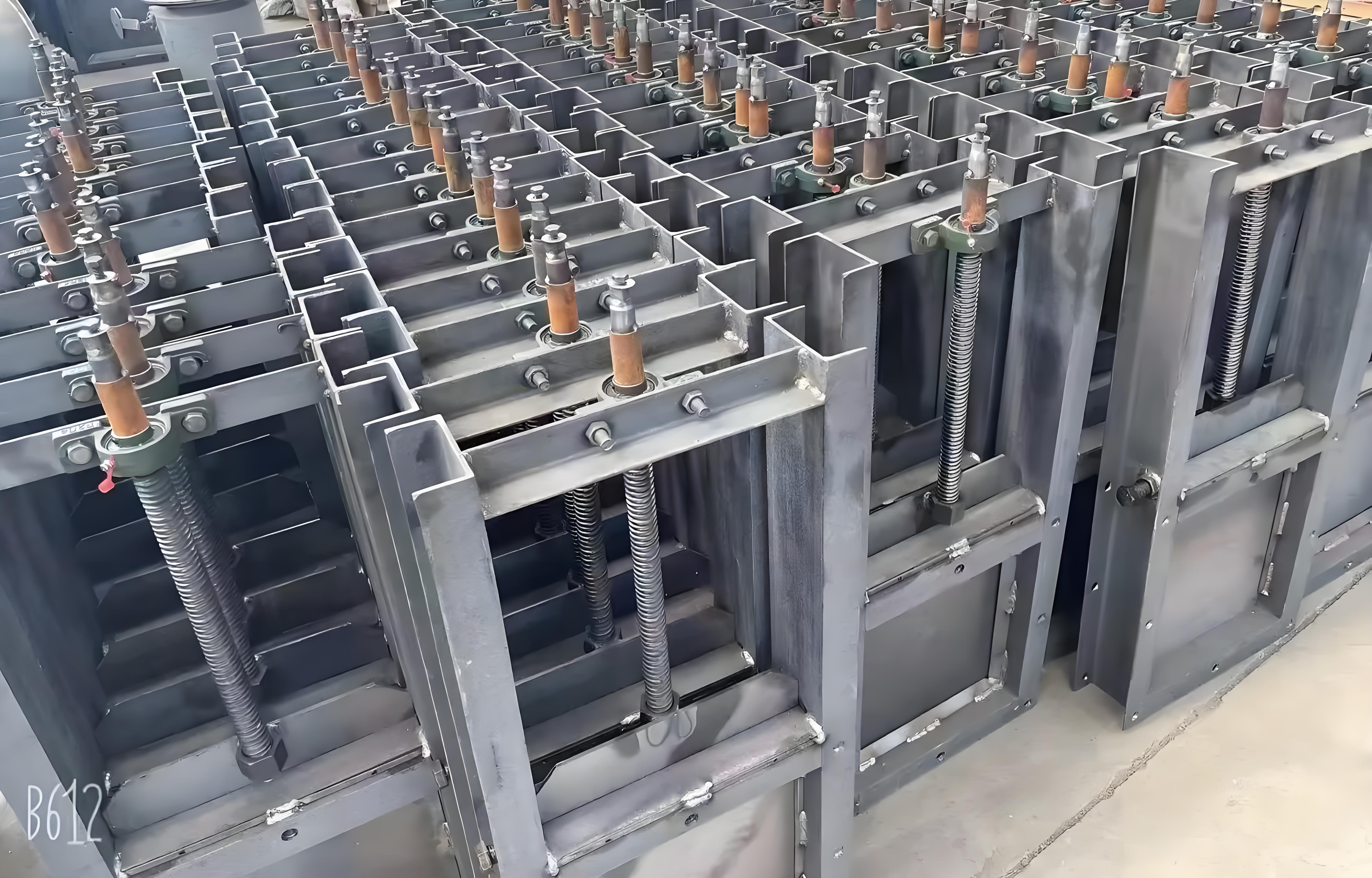

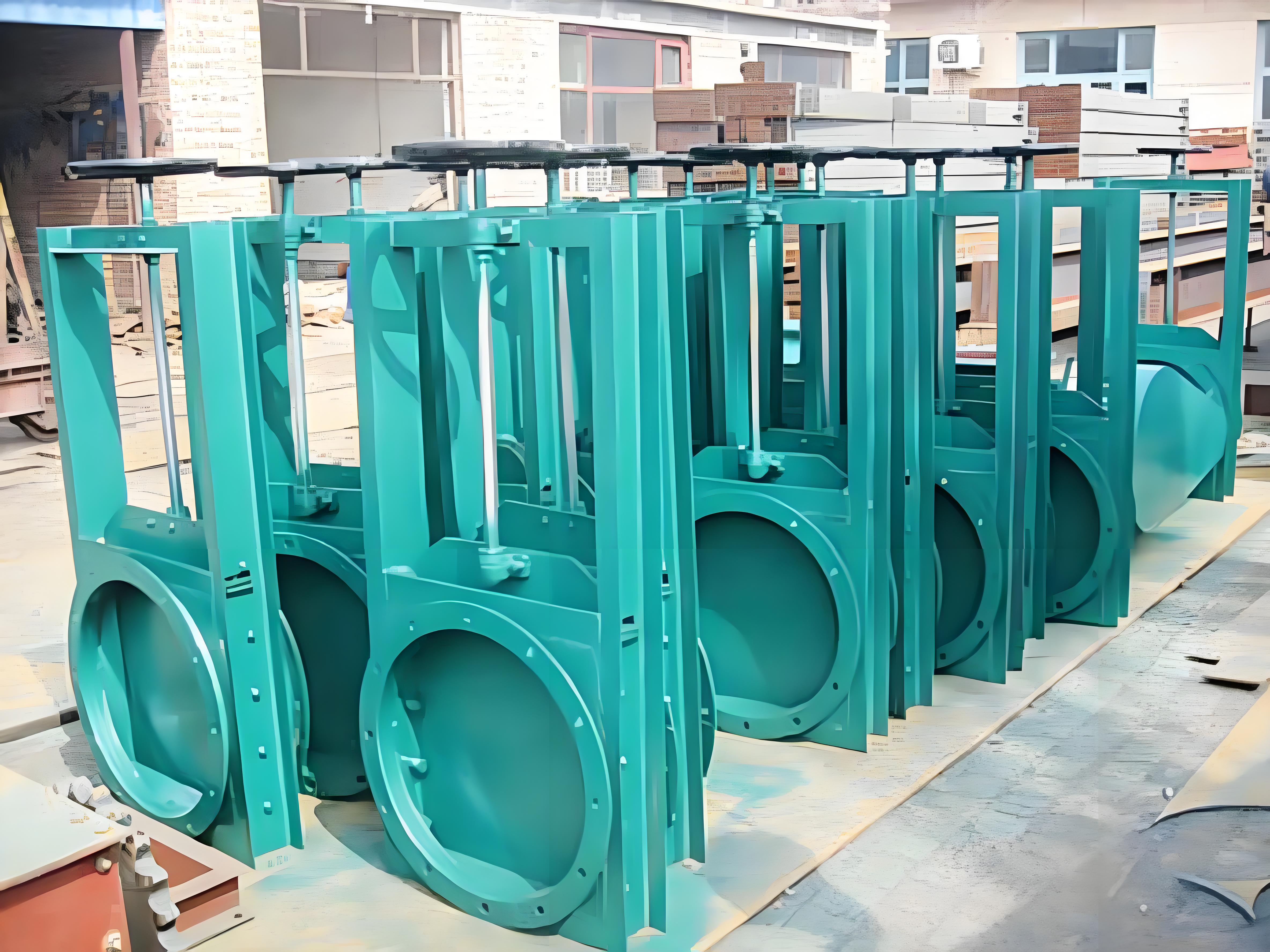

插板閥是什么閥門？插板閥規格型號都代表什么含義？插板閥，又稱刀閘閥或閘板閥，是一種常用于粉體、顆粒、顆粒狀物料以及部分液體管道開關控制的工業閥門。其設計簡單、結構緊湊，廣泛應用于水泥、化工、糧食、能源等行業，主要作用是對物料進行切斷或調節流量。插板閥的最大特點是通過一個薄而堅固的閘板插入或拔出管道流體中，從而實現流體的截流或通流，具有良好的密封性能和操作靈活性。

在實際使用中，插板閥的規格型號具備重要的指導意義。規格型號通常用字母和數字表示，每個部分都有其特定含義。以常見的插板閥型號為例：“PZ73H-10C”。其中，“PZ”表示該閥門為插板閥，“73”代表結構類型代碼，如為手動或電動操作。“H”通常表示密封面材料類型，例如H代表合金鋼密封。“10”則表明閥門的公稱壓力等級，單位為公斤/平方厘米（即1.0 MPa）。“C”則是閥體材料代碼，例如C指碳鋼，P指不銹鋼，WCB則為鑄鋼等。

此外，插板閥的尺寸規格也與實際工程需求密切相關，一般會通過公稱直徑（DN）來區分。例如DN50表示閥門通徑為50毫米，DN300則表示為300毫米。選擇合適的閥門規格和型號至關重要，需要根據使用工況、介質性質、壓力等級以及環境溫度等綜合考慮。
